نصب استراکچر وال هنگ، آموزش گام‌به‌گام نصب+ نکات کاربردی

آیا تا به حال به این فکر کرده‌اید که چرا برخی سرویس‌های بهداشتی، حتی با متراژ کم، این‌قدر شیک، مرتب و مدرن به نظر می‌رسند؟ یکی از مهم‌ترین رازهای این ظاهر مرتب، استفاده از سیستم‌های توکار و مدرن مانند استراکچر وال هنگ است. این سیستم نه تنها جلوه‌ای مینیمال و زیبا به فضای سرویس بهداشتی می‌دهد، بلکه با مخفی کردن بخش‌های فنی و حجیم، فضای بیشتری برای استفاده فراهم می‌کند.

اما نکته مهم اینجاست که همه این مزایا، تنها زمانی به دست می‌آید که نصب استراکچر وال هنگ به شکل اصولی و صحیح انجام شود. نصب درست این سازه، تضمین‌کننده عملکرد طولانی‌مدت، عدم نشتی، استحکام کاسه توالت و حفظ زیبایی دکوراسیون است. از این رو، آشنایی با مراحل نصب، ابزارهای لازم و نکات کلیدی آن برای هر فردی که قصد استفاده از این سیستم را دارد، ضروری به نظر می‌رسد.

در ادامه این مقاله از مجله صنایع، گام به گام شما را با فرآیند نصب استراکچر وال هنگ آشنا خواهیم کرد و نکاتی را بیان می‌کنیم که هم به کار متخصصان می‌آید و هم برای افرادی که به دنبال افزایش آگاهی خود هستند مفید خواهد بود.

آشنایی با استراکچر وال هنگ

استراکچر وال هنگ یا همان فریم توکار توالت فرنگی، سازه‌ای فلزی و مقاوم است که وظیفه دارد وزن کاسه توالت را تحمل کرده و تمامی اتصالات آب و فلاش تانک را درون خود جای دهد. این سیستم درون دیوار نصب می‌شود و تنها بخش قابل مشاهده آن، کاسه توالت وال هنگ و کلید فلاش است.

اجزای اصلی استراکچر وال هنگ

برای درک بهتر، بیایید نگاهی به اجزای تشکیل‌دهنده این سیستم بیندازیم:

• فریم فلزی (Structure Frame): قلب اصلی سیستم که از فولاد مقاوم ساخته شده و توان تحمل وزن بالا (گاهی تا ۴۰۰ کیلوگرم) را دارد.
• مخزن فلاش تانک توکار: یک مخزن آب که پشت دیوار قرار می‌گیرد و پس از فشار دادن کلید فلاش، آب را با قدرت به داخل کاسه هدایت می‌کند.
• کلید فلاش (Flush Plate): پنل دکمه‌ای که روی دیوار نصب می‌شود و به صورت مکانیکی یا پنوماتیکی مخزن را فعال می‌کند.
• پایه‌ها و پیچ‌های اتصال: برای ثابت کردن فریم به کف و دیوار استفاده می‌شوند و نقش مهمی در استحکام نهایی دارند.
• لوله‌های ورودی و خروجی: برای اتصال به شبکه آب و فاضلاب.

بیشتر بخوانید: استراکچر والهنگ چیست؟؛ از تعریف تا انتخاب بهترین مدل

ابزار و تجهیزات مورد نیاز برای نصب استراکچر وال هنگ

برای اینکه فرآیند نصب استراکچر وال هنگ به‌صورت دقیق، ایمن و بی‌دردسر انجام شود، آماده داشتن ابزار مناسب ضروری است. داشتن ابزار کامل، علاوه بر صرفه‌جویی در زمان، کیفیت نهایی کار را نیز تضمین می‌کند. از جمله ابزار مورد نیاز برای نصب استراکچر والهنگ عبارتند از:

1. متر و مداد علامت‌گذاری: برای اندازه‌گیری دقیق محل نصب و مشخص کردن نقاط اتصال.
2. تراز بنایی:جهت اطمینان از قرارگیری کاملاً صاف و عمودی فریم، که برای عملکرد صحیح بسیار حیاتی است.
3. دریل ضربه‌ای: برای سوراخ‌کاری کف و دیوار جهت نصب پایه‌ها و پیچ‌های فریم.
4. مته مناسب (بتن یا کاشی): انتخاب مته بر اساس جنس دیوار و کف اهمیت زیادی دارد.
5. پیچ و رول‌پلاک مقاوم: جهت اتصال محکم فریم به دیوار و کف.
6. آچار فرانسه یا آچار بکس: برای محکم کردن پیچ‌ها و اتصالات فریم و لوله‌ها.
7. اره یا برش لوله: برای برش دقیق لوله‌های ورودی و خروجی در صورت نیاز.
8. دستکش و عینک ایمنی: برای حفاظت از دست‌ها و چشم‌ها هنگام کار با ابزار.
9. واشر و اتصالات آب‌بندی: برای جلوگیری از هرگونه نشتی آب در اتصالات.
10. چسب و نوار تفلون: جهت آب‌بندی اتصالات لوله‌کشی و جلوگیری از نشت.

مراحل گام‌به‌گام نصب استراکچر وال هنگ

نصب درست و اصولی استراکچر وال هنگ نیازمند دقت بالا، رعایت استانداردها و انجام مراحل به ترتیب است. در ادامه، نحوه نصب استراکچر وال هنگ را به‌طور کامل توضیح می‌دهیم:

1. انتخاب محل مناسب نصب

در گام نخست نصب استراکچر وال هنگ باید دیواری را انتخاب کنید که توان تحمل بار را داشته باشد یا امکان تقویت سازه‌ای آن فراهم باشد؛ بهترین گزینه دیوار باربر یا دیواری است که پشت آن می‌توان شاسی‌کشی فلزی اجرا کرد. مسیرهای آب سرد، فاضلاب و دسترسی سرویس (از پشت یا از طریق پنل کلید فلاش) را بررسی کنید تا در آینده برای تعمیرات وابسته به تخریب گسترده نشوید.

جانمایی ارتفاع هم مهم است: عموماً فاصله لبه بالایی کاسه تا کف تمام‌شده حدود 40–45 سانتی‌متر در نظر گرفته می‌شود؛ همچنین مرکز خروجی فاضلاب و محور فریم باید با محور فضای نصب هم‌راستا باشد تا کاسه پس از اتمام کار دقیق و بدون کجی بنشیند. به فاصله‌های پیرامونی فکر کنید: بازشو درب، محل روشویی و فضای زانو و پای کاربر، تا تجربه کاربری مطلوب و استاندارد حفظ شود.

2. آماده‌سازی دیوار و کف

پیش از نصب، بستر کار را تراز و مقاوم کنید؛ ناهمواری‌های کف را برطرف و نقاط پوک یا سست دیوار را تعمیر کنید. اگر دیوار بنایی یا سبک (مثلاً کناف) است، برای نصب استراکچر وال هنگ از قوطی فلزی، پروفیل تقویتی یا شاسی‌کشی استفاده کنید تا نیروها به کف و سازه اصلی منتقل شوند. مسیرهای لوله‌کشی را طبق نقشه علامت بزنید؛ جای برش‌ها، محل عبور لوله‌ها و ارتفاعِ نهایی پوشش را مشخص کنید. حتماً عایق رطوبتی کف و حداقل 20–30 سانتی‌متر از دیوار را اجرا یا ترمیم کنید تا در رخداد نشتی احتمالی، آب به دیگر فضاها نفوذ نکند. در این مرحله، جای پیچ‌های مهار فریم، محور کلید فلاش و قاب دسترسی را هم دقیق علامت بزنید.

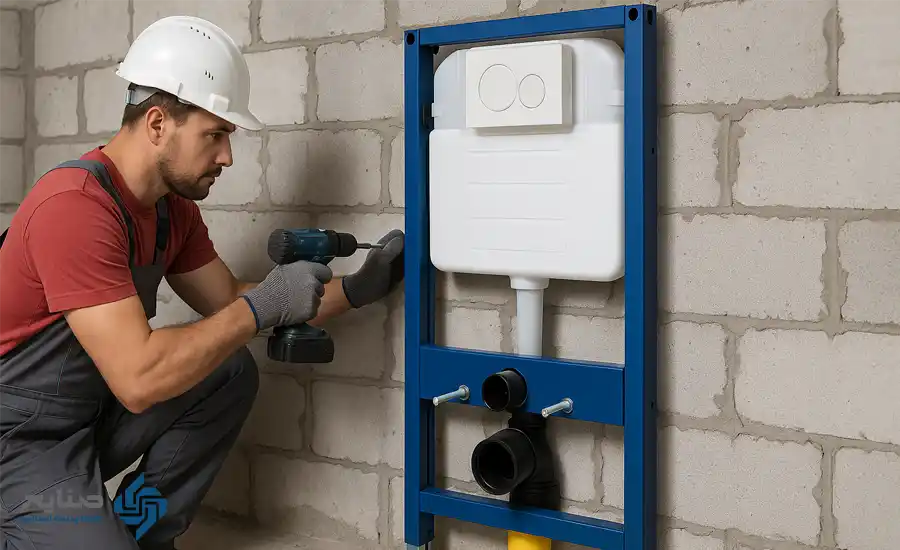

3. نصب و تراز کردن فریم

فریم را در محل نهایی قرار دهید، پایه‌های قابل تنظیم آن را روی کف بنشانید و با استفاده از تراز بنایی، هر دو راستا (افقی و عمودی) را تنظیم کنید؛ این تراز بودن مستقیماً روی نشیمن کاسه، آب‌بندی و زیبایی نهایی اثر دارد. سپس با پیچ و رول‌پلاک مناسب جنس دیوار (بتن، آجر، سفال یا بلوک سبک) فریم را به دیوار و کف مهار کنید تا هیچ لقّی نداشته باشد. در نصب استراکچر وال هنگ فاصله‌ها و ابعاد کارخانه‌ساز (مانند فاصله بین میل‌‌های نگهدارنده کاسه، ارتفاع محور کلید فلاش، و تراز دهانه‌های ورودی/خروجی) را دقیق طبق دفترچه‌ی مدلِ منتخب رعایت کنید؛ پیچ‌های تنظیم ارتفاع را قفل کنید و یک‌بار دیگر تمام نقاط اتکا را کنترل کنید.

4. نصب مخزن توکار و اتصال ورودی آب

مخزن فلاش (فلاش‌تانک توکار) را طبق دستور سازنده روی فریم بنشانید و در جای خود پین یا پیچ‌های تثبیت را ببندید. ورودی آب سرد را با زانویی یا شلنگ رابط استاندارد و به‌همراه نوار تفلون و واشر مناسب متصل کنید؛ از شیر قطع‌کن مجزا برای کنترل و سرویس آینده استفاده کنید تا در مواقع لزوم بتوانید بدون قطع آب کل واحد، مخزن را از مدار خارج نمایید.

در نصب استراکچر وال هنگ به ظرفیت و مکانیزم تخلیه (دو حالته یا پنوماتیک/مکانیکال) نیز توجه کنید و حتماً فیلتر ریز را در ورودی مخزن تمیز نصب کنید تا رسوب، عملکرد را مختل نکند. مسیر کلید فلاش و کابل میله‌های عمل‌کننده را نیز موقتاً تست کنید تا بعد از بستن دیوار، غافلگیر نشوید.

5. اتصال سیستم فاضلاب

دهانه خروجی فاضلاب کاسه (عموماً 90 یا 110 میلی‌متر) باید با بوشن و رابطِ همراه فریم دقیق هم‌مرکز شود؛ شیب‌بندی افقی لوله تا رایزر یا کلکتور باید استاندارد (تقریباً 1–2٪) باشد تا تخلیه کامل و بی‌صدا انجام شود. در نصب استراکچر وال هنگ هر نوع فشار جانبی یا کجی در اتصال فاضلاب می‌تواند بعداً سبب نشتی، بوی نامطبوع یا برگشت آب شود؛ بنابراین از اورینگ‌های سالم، گریس،مایع روانکار مناسب برای جا زدنِ تمیز و عدم بریدگی واشر استفاده کنید. اتصالات را بدون تنش ببندید و طول رابط‌ها را اگر لازم است با کاتر یا اره مخصوص تمیز و قائمه برش دهید تا لبه نداشته باشد.

6. تست آب‌بندی و عملکرد

پیش از هر پوششی، چند مرتبه مخزن را از طریق شیر قطع‌و‌وصل پر و تخلیه کنید و تمام اتصالات ورودی، بدنه مخزن، رابط‌های فاضلاب و اطراف بوشن‌ها را از نظر نشتی بررسی کنید؛ یک دستمال خشک را روی نقاط حساس بکشید تا هرگونه رطوبت پنهان مشخص شود. صدای پر شدن مخزن، سرعت تخلیه و برگشت آب به تراز اولیه را نیز پایش کنید. در نصب استراکچر وال هنگ اگر کوچک‌ترین نشتی یا صدای غیرعادی دیدید، همین‌جا مشکل را رفع کنید؛ بعد از کاشی‌کاری، دسترسی سخت‌تر خواهد شد. برای اطمینان بیشتر می‌توانید 15–20 دقیقه مخزنِ پُر را به حال خود بگذارید و دوباره کنترل رطوبت کنید.

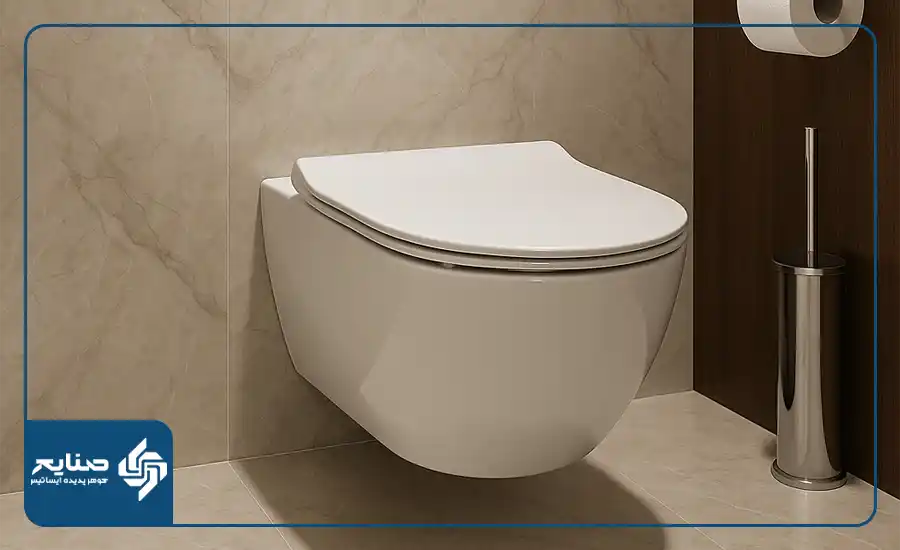

7. نصب کاسه وال‌هنگ و کلید فلاش

پس از اتمام پوشش و گیرش کامل، بوشن‌های آب‌بندیِ ورودی و خروجی کاسه توالت وال هنگ را جا بزنید، میل‌های نگهدارنده را در طول مناسب تنظیم کنید و کاسه را با دقت روی فریم بنشانید؛ پیچ‌ها را متقارن و مرحله‌ای سفت کنید تا فشار به‌طور یکنواخت توزیع شود و نشکنید. در نصب استراکچر وال هنگ یک لایه نازک سیلیکون بهداشتی در پیرامون کاسه (در تماس با کاشی) ضمن زیبایی، از نفوذ آب و جرم جلوگیری می‌کند. سپس کلید فلاش را مطابق نوع مکانیزم نصب و کورس حرکت آن را تنظیم کنید؛ در پایان، چند بار تخلیه را آزمایش کنید، لرزش‌ها را بررسی و اگر نیاز بود رگلاژ نهایی کاسه و کلید را انجام دهید.

نکات مهم برای نصب استراکچر وال هنگ

• انتخاب محل مناسب: دیوار باید توان تحمل وزن داشته باشد یا با سازه فلزی تقویت شود.
• رعایت ارتفاع نصب استراکچر وال هنگ: معمولاً لبه بالایی کاسه باید 40 تا 45 سانتی‌متر از کف تمام‌شده فاصله داشته باشد.
• تراز دقیق فریم: تراز نبودن فریم باعث کجی کاسه و ایجاد مشکلات آب‌بندی می‌شود.
• آب‌بندی کامل اتصالات: استفاده از واشر، نوار تفلون و اورینگ سالم برای جلوگیری از نشتی.
• استفاده از پنل مقاوم به رطوبت: انتخاب متریال مناسب برای پوشش جلویی جهت افزایش عمر سیستم.
• دسترسی به مخزن و اتصالات: ایجاد دریچه مناسب پشت کلید فلاش برای سرویس و تعمیرات.

بیشتر بخوانید: آکس توالت فرنگی چیست؟؛ بررسی کامل و تخصصی

سخن پایانی

در این مقاله از وب‌سایت شرکت صنایع، با اموزش نصب استراکچر آشنا شدید. نصب استراکچر وال هنگ نه تنها راهکاری مدرن و زیبا برای تجهیز سرویس بهداشتی است، بلکه با اجرای صحیح و اصولی آن می‌توانید سال‌ها از دوام، کارایی و راحتی استفاده لذت ببرید. این سیستم با پنهان کردن مخزن و اتصالات، فضایی مرتب و مینیمال ایجاد می‌کند و نظافت را آسان‌تر می‌سازد. با رعایت نکات فنی، استفاده از ابزار مناسب و سپردن کار به نصاب حرفه‌ای، می‌توانید از بروز مشکلاتی مانند نشتی یا عدم تراز بودن جلوگیری کنید. در نهایت، انتخاب آگاهانه و نصب استاندارد، سرمایه‌گذاری مطمئنی برای زیبایی و کارایی فضای سرویس بهداشتی شما خواهد بود.
